PENDETEKSI TELUR BUSUK

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

1. Tujuan [kembali]

Mampu memahami tentang penggunaan MQ-2, gas sensor, torch LDR, infrared sensor, dan touch sensor sebagai pendeteksi telur busuk.
Mampu mengenali berbagai komponen yang ada pada pendeteksi telur yang disimulasikan di proteus.
Mampu menggunakan proteus dan pengaplikasiannya untuk mendeteksi telur busuk.
Mampu merancang rangkaian simulasi pendeteksi telur busuk dan mensimulasikannya pada proteus.

2. Alat dan Bahan [kembali]

Alat

Instrumen

Voltmeter DC

Untuk Menunjukkan bersaran tegangan yang dilaluinya. DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

Generator

Baterai

   Baterai menyimpan energi potensi listrik dalam benuk sel elektrokimia (sel volta). Ketika kutub positif dan negatif baterai dihubungkan, potensilistrik kedua kutub akan menyebabkan arus mengalir
Spesifikasi dan Pinout Baterai
Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460gr
Bahan
Resistor

   Resistor adalah suatu komponen elektronika yang memiliki nilai hambatan tetentu , dimana haambatan ini akan menghambat arus listrik yang mengalir melaluinya
Kapasitor

   Kapasitor adalah komponen elektronika yang fungsi dasarnya untuk menyimpan muatan atau arus listrik didalam sebuah medan listrik untuk waktu yang terbatas .
Transistor

   Sebuah komponen elektronika yang digunakan untuk penguat, sebagai sirkuit pemutus, sebagai penyambung, sebagai stabilitas tegangan, modulasi sinyal dan lain-lain
Spesifikasi
Type - NPN
Collector-Emitter Voltage: 35 V
Collector-Base Voltage: 35 V
Emitter-Base Voltage: 5 V
Collector Current: 2.5 A
Collector Dissipation - 10 W
DC Current Gain (hfe) - 100 to 200
Transition Frequency - 160 MHz
Operating and Storage Junction Temperature Range -55 to +150 °C
Package - TO-126
OP-AMP

   Operasional amplifier atau dikenal dengan op amp  adalah suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna. Penguat ini memiliki dua input yaitu inverting dan non inverting, serta sebuah terminal output
Konfigurasi UA741

2N3819

   Sebagai penguat Amplifier
2N2222

   Sebagai Penguat Amplifier
Ground

Ground atau pertahananadalah sistem pengamanan instalasi listrik dimana jika tejadi kebocoran listrik maka listrik akan lansung mengalair ke tanah sehingga tidak melukai pengguna

       Komponen Input

Infrared Sensor

Infrared sensor adalah komonen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda
Sensor Gas

Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar diudara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat lansung diatur sensitifitasnya dengan mengatur trimpotnya.
Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:
Catu daya pemanas : 5V AC/DC
Catu daya rangkaian : 5VDC
Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
Keluaran : analog (perubahan tegangan)
Berikut konfigurasi dari sensor MQ-S :
Pin 1 merupakan heater internal yang terhubung dengan ground.
Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
Pin 4 merupakan output yang akan menghasilkan tegangan analog
Touch Sensor

Touch sensor yaitu satu lapisan yang berfungsi menerima input dari luar monitor. Biasanya inputnya berupa sentuhan, sensor sentuh berbentuk senuah panel yang  dibuat dari bahan kaca dan sangat sensitive
Sensor LDR

Spesifikasi :

LDR merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor.
Loadcell

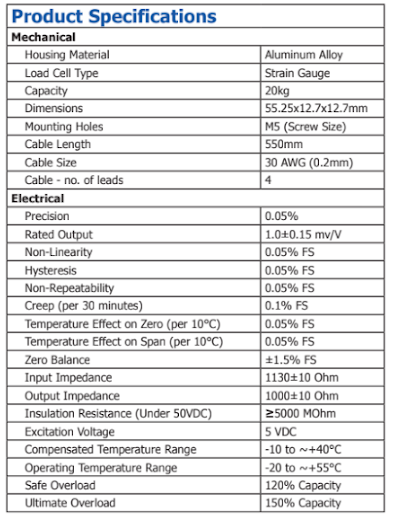

Spesifikasi :

POT-HG

spesifikasi:
Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :Penyapu atau disebut juga dengan Wiper,Element Resistif,Terminal

Logicstate

Suatu ensitas dalam elektronika dan matematika boelan yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.Berfungsi sebagai penglahan input-input berupa bilangan biner.
Pin out:

Komponen Output

LED

Tegangan LED menurut warna yang dihasilkan:
Infra merah : 1,6 V.
Merah : 1,8 V – 2,1 V.
Oranye : 2,2 V.
Kuning : 2,4 V.
Hijau : 2,6 V.
Biru : 3,0 V – 3,5 V.
Putih : 3,0 – 3,6 V.
Ultraviolet : 3,5 V.
Relay

Komponen elektronika berupa scalar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari dua bagian utama yaitu electromagnet dan mekanikal.
Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.
Konfigurasi pin Relay
dihubungkan ke 5V
GND dihubungkan ke GND
IN1/Data dihubungkan ke pin 2

Pin out :

Motor

Motor adalah alat untuk mengubah energi listrik menjadi energi mekanik

Pin out :

Lamp

Berfungsi sebagai pencahayaan pada arus yang mengalir

3. Dasar Teori [kembali]

Sensor LDR

Sensor Cahaya LDR (Light Dependent Resistor) adalah salah satu jenis resistor yang dapat mengalami perubahan resistansinya apabila mengalami perubahan penerimaan cahaya. Besarnya nilai hambatan pada Sensor Cahaya LDR (Light Dependent Resistor) tergantung pada besar kecilnya cahaya yang diterima oleh LDR itu sendiri. LDR sering disebut dengan alat atau sensor yang berupa resistor yang peka terhadap cahaya. Biasanya LDR terbuat dari cadmium sulfida yaitu merupakan bahan semikonduktor yang resistansnya berupah-ubah menurut banyaknya cahaya (sinar) yang mengenainya. Resistansi LDR pada tempat yang gelap biasanya mencapai sekitar 10 MΩ, dan ditempat terang LDR mempunyai resistansi yang turun menjadi sekitar 150 Ω. Seperti halnya resistor konvensional, pemasangan LDR dalam suatu rangkaian sama persis seperti pemasangan resistor biasa

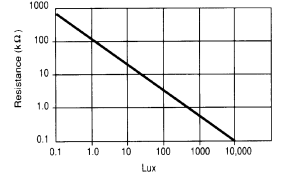

Karakteristik Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut : Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor) Bila sebuah “Sensor Cahaya LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Namun LDR tersebut hanya akan bisa menca-pai harga di kegelapan setelah mengalami selang waktu tertentu. Laju recovery meru-pakan suatu ukuran praktis dan suatu ke-naikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux. Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantar yang baik

Prinsip Kerja Sensor Cahaya LDR (Light Dependent Resistor) Resistansi Sensor Cahaya LDR (Light Dependent Resistor) akan berubah seiring den-gan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Dalam keadaan gelap resistansi LDR seki-tar 10MΩ dan dalam keadaan terang sebe-sar 1KΩ atau kurang. LDR terbuat dari ba-han semikonduktor seperti kadmium sul-fida. Dengan bahan ini energi dari cahaya yang jatuh menyebabkan lebih banyak muatan yang dilepas atau arus listrik meningkat. Artinya resistansi bahan telah men-galami penurunan.

Sensor Loadcell

Sensor Load Cell merupakan sensor yang dirancang untuk mendeteksi tekanan atau berat sebuah beban. Sensor load cell umumnya digunakan sebagai komponen utama pada sistem timbangan digital. Pengukuran yang dilakukan oleh load cell menggunakan prinsip tekanan. Tingkat ke-akurasian suatu timbangan digital tergantung dari jenis dan tipe Load Cell yang dipakai.
Load cell terdiri dari beberapa tipe, diantaranya adalah Load Cell Double Ended Beam, Load Cell Single Ended Beam, Load Cell S Beam, Load Cell single Point, Load Cell type Canister, dan sebagainya. Load Cell yang paling sederhana adalah load cell yang terdiri dari Bending beam dan strain gauge.

Prinsip Kerja
   Prinsip kerja load cell berdasarkan rangkaian Jembatan Wheatstone. Selama proses penimbangan akan mengakibatkan reaksi terhadap elemen logam pada load cell yang mengakibatkan gaya secara elastis. Gaya yang ditimbulkan oleh regangan ini dikonversi ke dalam sinyal elektrik oleh strain gauge (pengukur regangan) yang terpasang pada load cell.
Strain gauge adalah sebuah konduktor yang diatur sedemikian rupa dengan pola zig-zag dan terdapat di permukaan membrane.    Ketika terjadi peregangan membrane, otomatis resistansinya mengingkat. Strain gauge berfungsi sebagai sensor untuk mengukur berat benda atau barang dalam ukuran besar. Umumnya sensor strain gauge ini terdapat pada jembatan timbang atau timbangan truk (truck scale).
Secara fisik strain gauge berupa grid metal foil cukup tipis yang melekat pada permukaan Load Cell. Akibat adanya beban di load cell maka terjadi strain lalu ditransmisikan ke foil grid. Tahanan dari foil grid ini mengalami perubahan dengan nilai sebanding strain induksi beban.
   Umumnya strain gauge memiliki sensor tipe metal foil dimana proses photoeching kemudian membentuk konfigurasi grid. Prosiesnya sendiri sangat sederhana sehingga bisa dibuat beragam ukuran gauge maupun bentuk grid. Gauge memiliki ukuran terpendek 0.20 mm dan 102 mm untuk ukuran terpanjang. Untuk tahanan standar 350 ohm namun ada juga gauge dengan tahanan 500 ohm - 10.000 ohm untuk kepentingan khusus.

Spesifikasi Kerja

Bekerja pada tegangan rendah 5-10 VDC atau 5-10 VAC
Ukuran sensor kecil dan praktis
Input atau output resistansi rendah
Nonlinearitas 0.05%
Range temperatur kerja -10^oC sampai +50^oC

Resistor

Resistor atau disebut juga dengan hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengukur arus listrik dalam suatu rangkaian elektronika. Satuan dari resistor adalah ohm. Nilai resistor biasanya diawali dengan kode angka ataupun gelang warna yang tedpat di badan resistor. Hambatan resistor disebut juga dengan resistansi. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm :

Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Amplifier Operasional:

Penguat Pembalik:

Istilah berikut digunakan dalam rumus dan persamaan untuk Penguatan Operasional.

· R f = Resistor umpan balik

· R in = Resistor Masukan

· V in = Tegangan masukan

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Penguatan tegangan:

Gain loop dekat dari penguat pembalik diberikan oleh;

Tegangan Keluaran:

Tegangan keluaran tidak sefasa dengan tegangan masukan sehingga dikenal sebagai penguat pembalik .

Penguat Penjumlahan:

Tegangan Keluaran:

Output umum dari rangkaian yang diberikan di atas adalah;

Jumlah Tegangan Input Amplifikasi Terbalik:

jika resistor inputnya sama, outputnya adalah jumlah tegangan input yang diskalakan terbalik,

Jika R 1 = R 2 = R 3 = R n = R

Output yang Dijumlahkan:

Ketika semua resistor dalam rangkaian di atas sama, outputnya adalah jumlah terbalik dari tegangan input.

Jika R f = R 1 = R 2 = R 3 = R n = R;

V keluar = – (V 1 + V 2 + V 3 +… + V n )

Penguat Non-Pembalik:

Istilah yang digunakan untuk rumus dan persamaan Penguat Non-Pembalik.

· R f = Resistor umpan balik

· R = Resistor Tanah

· V masuk = Tegangan masukan

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Keuntungan Penguat:

Gain total penguat non-pembalik adalah;

Tegangan Keluaran:

Tegangan output penguat non-pembalik sefasa dengan tegangan inputnya dan diberikan oleh;

Unity Gain Amplifier / Buffer / Pengikut Tegangan:

Jika resistor umpan balik dilepas yaitu R f = 0, penguat non-pembalik akan menjadi pengikut / penyangga tegangan

Penguat Diferensial:

Istilah yang digunakan untuk rumus Penguat Diferensial.

· R f = Resistor umpan balik

· R a = Resistor Input Pembalik

· R b = Resistor Input Non Pembalik

· R g = Resistor Ground Non Pembalik

· V a = Tegangan input pembalik

· V b = Tegangan Input Non Pembalik

· V keluar = Tegangan keluaran

· Av = Penguatan Tegangan

Keluaran Umum:

tegangan keluaran dari rangkaian yang diberikan di atas adalah;

Keluaran Diferensial Berskala:

Jika resistor R f = R g & R a = R b , maka output akan diskalakan perbedaan dari tegangan input;

Perbedaan Penguatan Persatuan:

Jika semua resistor yang digunakan dalam rangkaian adalah sama yaitu R a = R b = R f = R g = R, penguat akan memberikan output yang merupakan selisih tegangan input;

V keluar = V b – V a

Penguat Pembeda

Penguat Operasional jenis ini memberikan tegangan output yang berbanding lurus dengan perubahan tegangan input. Tegangan keluaran diberikan oleh;

Input gelombang segitiga => Output gelombang persegi panjang

Input gelombang sinus => Output gelombang kosinus

Penguat Integrator

Penguat ini memberikan tegangan keluaran yang merupakan bagian integral dari tegangan masukan.

Kapasitor

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan eletron selama waktu tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan dipisahkan oleh dua penyekat tiap konduktor disebut keeping

beberapa fungsi kapasitor diantaranya:

Fungsi kapasitor sebagai kopling penghubung antara rangkaian. Kopling kapasitor akan memblok tegangan DC dan mengalirkan sinyal AC.
Sebagai penyaring atau filter untuk meredam tegangan ripple pada rangkaian power supply.
Sebagai peredam noise pada rangkaian.
Kapasitor sebagai penghemat daya listrik PLN.
Sebagai pelindung saklar dari loncatan api pada saat terhubung terutama pada tegangan tinggi.

Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

Kegunaan ground

Titik kembalinya arus atau sinyal listrik
Pelindung terhadap gelombang elektromagnetik dari udara sekitar
Pengaman setrum jika ada kerusakan (ground sesungguhnya)
Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian
Menghilangkan dengung pada penguat audio
Mengurangi noise pada penguat audio (amplifier)dll

Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi

Baterai mengubah energi kimia lansung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit

Transistor NPN dan PNP

Istilah PNP dan NPN diambil dari polaritas arus yang bekerja pada transistor. NPN artinya tipe transistor yang bekerja atau mengalirkan arus negative dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya.

Sebalknya transistor PNP mengalirkan arus dari emitor menuju kolektor. Emitor difungsikan sebagai input dan kolektor sebagai outpurnya jika nasisnya dialiri arus negative

Sensor infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Prinsip kerja sensor infrared

Grafik respon sensor infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

Sensor gas

Sensor Asap MQ2 di gunakan sebagai sensor deteksi Alkohol, H2, LPG, CH4, CO, Asap, dan Propane, Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain. sangat penting untuk menghindari kejadian-kejadian yang dapat mengancam nyawa pekerja maupun hewan atau tumbuhan yang berada di sekitar area tersebut, karena beberapa jenis gas bisa sangat membahayakan.

Sensor gas dapat membaca segala jenis gas yang mematikan, seperti gas yang mudah terbakar, gas beracun, gas yang dapat menimbulkan ledakan, dn jika adanya gejala pengurangan oksigen. Sensor ini dapat kita temui di berbagai jenis perusahaan dan tempat, seperti tambang minyak dan sebagainya, alat ini juga mungkin terdapat di stasiun pemadam kebakaran. Biasanya alat ini menggunakan batere untuk beroperasi. Alat ini mengirimkan sinyal peringatan menggunakan suara atau gambaran, seperti sinar lampu flashlight ataupun alarm yang bersuara nyaring saat terdapat konsentrasi gas yang dapat membahayakan bagi area tersebut. Saat alat ini merasakan konsentrasi gas yang membahayakan melebihi level yang telah di atur pada alat tersebut, alarm atau sinyal akan diaktifkan. Pada awalnya, detektor diproduksi untuk mendeteksi hanya satu jenis gas, tetapi alat sensor modern dapat mendeteksi beberapa gas beracun atau mudah terbakar, atau bahkan kombinasi dari kedua jenis.

Sensor gas dapat di golongkan dari cara pengerjaannya (semikonduktor, oksidasi, katalis, infrared, dan lain sebagainya). Ada dua jenis sensor gas, yaitu sensor gas portable dan sensor gas yang terpasang. Jenis sensor yang pertama merupakan alat sensor yang dapat di gunakan selagi berkeliling, yang biasanya di pasang di saku, sabuk atau topi pegawai. Jenis sensor ke dua yaitu alat sensor yang telah terpasang, biasanya alat sensor ini di pasang di dekat ruang control, dan biasanya dapat membaca lebih dari satu jenis gas yang berbahaya

LED

LED atau singkatan dari light emmiting diode merupakan alat yang mengeluarkan cahaya, dalam hal ini kita menggunakan sebagai indicator, apakah rangkaiannya berfungsi atau tidak. Pemasangan kutub pada LED tidak boleh terbalik karena apabila kutubnya terbalik maka LED tersebut tidak akan menyala.LED memiliki karakteristik yang berbeda-beda menurut watna yang dihasilkan. Semakain tinggi arus yang mengalir pada LED maka semakin terang pula cahaya yang dihasilkan, namun perlu diperhatikan bahwa besarnya arus yang diperbolehkan adalah 10 mA – 20 mA dam pada tegangan 1.6 V – 3.5 V menurut karakter warna yang dihasilkan. Apabila arus yang mengalir lebih dari tersebut maka LED akan terbakar.

Relay

Relay adalah komponen elektronika berupa saklar elektronik yang digerakkan oleh arus listrik. Secara prinsip, relay merupakan tuas saklar dengan lilitan kawat pada batang besi atau solenoid di dekatnya. Ketika solenoid dialiri arus listrik, tuas akan tertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kotak saklar akan menutup. Pada saat rus dihentikan, gaya magnet akan dihentikan, gaya magnet akan hilang. Tuas akan kembali ke posisi semuladan kontak saklar kembali terbuka.relay biasanya digunakan untuk menggerakan arus atau tegangan yang besar

Pada dasarnya relay terdiri dari 4 komponen dasar yaitu:

Electromagnet
Armature
Switch contact point (saklar)
Spring

Kontak poin relay terdiri atas dua yaitu :

1.Normally close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi close

2. Normally open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi open

Logicstate

Adalah suatu ensitas dalam elektronika dan matematika boelan yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Logictate atau gerbang logika terutama diimlementasika secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-konponen yang memanfaatkan sifat sifat eletromagnetik, cairan, optic, bahkan mekanik.

Motor

Terdiri atas dua bagian utama yaitu rotor dan stator. Pada tator terdapat lilitan atau magnet permanen , sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yangdapat menyebabkan rotor dapat berputar . arah gaya electromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan. Keuntungan utama motor DC adalah sebagai pengendali kecepatan , yang tidak mempengaruhi kualitas pasokan daya.

Prinsip kerja motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

Sensor Sentuh (Touch Sensor)

Pengertian Sensor Sentuh (Touch Sensor) dan Jenis-jenisnya

Tubuh manusia memiliki Panca Indera yang berfungsi untuk berinteraksi dengan lingkungan di sekitarnya. Konsep yang sama juga diterapkan pada mesin atau perangkat elektronik/listrik agar dapat melakukan interaksi dengan lingkungan disekitarnya. Oleh karena itu, berbagai jenis sensor pun diciptakan untuk melakukan tugas tersebut. Salah satu sensor tersebut adalah Sensor Sentuh atau Touch Sensor.

Seperti namanya, Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Jenis-jenis Sensor Sentuh

Pengertian SENSOR SENTUH dan jenis-jenisnya (KAPASITIF DAN RESISTIF)

Sensor Kapasitif

Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Cara kerja

Mengetahui keberadaan dan lokasi suatu “sentuhan” di dalam suatu area dengan membaca titik-titik koordinat dari sumber sentuhan yang menempel pada layar. Pada kondisi ini touch sensor mengacu pada kontak atau sentuhan pada layar dengan menggunakan jari atau tangan. Teknologi ini juga bisa mengetahui sentuhan dari obyek pasif seperti stylus dan sejenisnya. Touch sensor merupakan sebuah monitor yang sensitif terhadap sentuhan dan tekanan (resistif), sehingga perangkat ini memiliki dua fungsi yaitu, sebagai perangkat output karena menampilkan informasi dan input karena menerima informasi. Data yang dihasilkan dari sentuhan ini tentunya adalah data mengenai posisi tangan kita yang menyentuh sinyal ultrasonic tersebut. Jika ini dilakukan secara kontinyu dan terdapat banyak sekali sensor gelombang ultrasonic pada media yang disentuhnya, maka jadilah sebuah perangkat touch sensor yang dapat digunakan.

4. Percobaan[kembali]

A. Langkah-langkah
- siapkan semua alat dan bahan yang akan digunakan
- letakkan alat dan bahan sesuai dengan gambar rangkaian
- sambungkan semua rangkaian seperti pada gambar rangkaian
- terakhir jalankan rangkaian
B. Prinsip kerja

  Cara kerja rangkaian pendeteksi telur busuk. Pertama, MQ-2 Gas Sensor akan mendeteksi adanya kebocoran gas pada telur dengan ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dari OPAMP yang mana terjadi penguatan tegangan sebesar 2,1 kali, sehingga tegangannya berubah menjadi 10,5V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi 0,84V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kanan ke kiri.
   Kemudian, apabila cahaya tidak masuk ke dalam telur, maka TORCH-LDR akan mendeteksinya dengan adanya tegangan input. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju POT-HG. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 1,02V. Tegangan di kaki emitor dan basis juga mencapai 0,87V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-YELLOW dan mengaktifkan Motor dan Buzzer untuk membuka keranjang sebagai tempat pemisahan telur yang busuk tadi.
      Lalu, jika telur tadi sudah terdeteksi busuk maka telur dipindahkan ke bagian yang terdapat Loadcell sensor. jika berat telur > 14% maka sensor akan aktif. lalu tegangan output dari rangkaian detektor inverting diumpankan ke resistor 10k ohm sehingga terjadi penurunan tegangan menjadi 1,03V. Tegangan pada kaki emitor dan base trasistor mencapai 0,91V sehingga menyebabkan trasistor menjadi aktif. Dengan aktifnya transistor menyebabkan timbulnya arus dari Vcc menuju ke relay, akibatnya switch Relay berpindah. akhirnya motor akan aktif untuk menggerakkan treadmil (sebagai tempat jalannya telur busuk ke keranjang).
   Selanjutnya, saat keranjang tersebut penuh, maka Infrared Sensor akan mendeteksinya yang ditandai dengan tespin berlogika 1. Setelah itu, tegangan output sensor sebesar 5V. yang akan dikuatkan oleh rangkaian non-inverting amplifier dengan penguatan 5. Lalu, arus dan tegangan diteruskan ke transistor dimana tegangan di kaki emitor dan base mencapai 0,77V sehingga transistor menjadi aktif. Dengan aktifnya transistor maka arus dapat mengalir dari Vcc dan diteruskan menuju Relay. Relaynya menjadi aktif yang ditandai dengan switch Relay berpindah dari kanan ke kiri. Selanjutnya, tegangan dari Battery akan mengalir yang dapat menghidupkan LED-Green dan Lamp sebagai tanda bahwa keranjang sudah penuh.
   Terakhir, untuk menutup keranjang, maka diperlukan sentuhan pada Touch Sensor yang ditandai dengan tespin berlogika 1. Setelah itu, arus dengan tegangan output sensor sebesar 5V akan mengalir menuju ke kaki non inverting dengan rangkaian voltage buffer sehingga tegangan keluarannya 5V. Selanjutnya, arus melewati resistor yang mana menghambat arus listrik dan terjadi penurunan tegangan menjadi sebesar 0,8V yang dapat membuat transistornya menjadi aktif. Dengan aktifnya transistor, maka ada tegangan dari kaki kolektor ke kaki emitor base transistor dan menuju Ground yang mana dapat mengaktifkan Relaynya yang ditandai dengan berpindahnya switch Relay dari kiri ke kanan. Terakhir, arus akan mengalir dari Battery sehingga dapat menghidupkan LED-BLUE dan mengaktifkan Motor untuk menutup keranjang

Cari Blog Ini

FANESHA RAMLI
